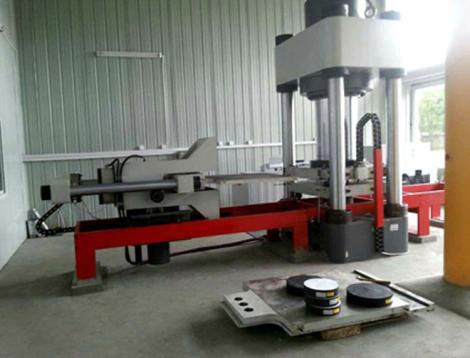

公路橋梁板式橡膠支座成品壓剪試驗機
1、YAWY系列壓剪機是依據《試驗機通用技術要求GB/T2611-92》、《公路橋梁板式橡膠支座JT/T4-2004》、《公路橋梁盆式橡膠支座》JT 391-1999、《球形支座》GB/T 17955-2000標準要求開發的，符合《拉力、壓力和萬能試驗機（檢定規程）JJG 139-1999》標準制造。用于檢驗公路橋梁板式橡膠支座成品的力學性能試驗。本機采用電液伺服控制系統，人機界面友好，能自動連續平穩加載、自動保載、自動采集數據、儲存、繪制曲線、自動打印試驗報告，可進行抗壓彈性模量試驗、抗剪彈性模量試驗、容許剪切角試驗、極限抗壓強度試驗、摩擦系數試驗、抗剪粘接性能、抗剪老化、四氟板與不銹鋼板磨擦系數、轉角、極限抗壓強度、容許轉角試驗及他橋梁盆式橡膠支座的荷載試驗下軸向壓縮變形和徑向變形的檢測。
2、本機各項精度均符合《GB/T2611-92》;《JT/T4-2204》;《JT391-19》和壓力和萬能材料試驗機檢定要求。
5000kN電液伺服壓剪試驗系統由五大部分組成。
①微機控制三通道全數字電液伺服協調加載控制系統；
②動載推力分別為5000kN及1000kN電液伺服作動器；
③額定總流量為60L/min，壓力為32MPa的液壓伺服油源；
④含有高低壓蓄能器、開關閥、濾油器、壓力表、比例閥控制機構的分油器及液壓管路系統；
⑤可承載5000kN垂向試驗力及1000 kN橫向試驗力的四立柱機架
1、垂向系統
l.1 垂向試驗力： 5000kN
l.2 試驗力測量范圍: 20—5000KN（全程不分檔）
l.3 力值精度等級： ±1%(優于)
l.4 測力方式： 荷重傳感器測力；
l.5 活塞行程: 250mm
l.6 位移精度： ±1.0% F.S(優于)。
l.7 位移測量范圍： 0-200mm（分辨率：0.01mm）
l.8 工作活塞上升速度： 0～20mm/min（可調）。
l.9 活塞行程測量精度: ±1%
l.10 試件徑向變形測量范圍： 0～10mm（分辯率0.001mm）。
l.11 試件豎向變形測量范圍: 0～20mm（分辯率0.001mm）。
l.12 四點位移測量平均值精確度: ±1%
2、橫向加載系統
1）橫向試驗力： 1000kN
2）試驗力測量范圍： 10 –1000KN
3）力值精度等級： ±1%(優于)
4）測力方式： 荷重傳感器測力
5）活塞行程: 200mm
6）工作活塞推進速度： 0～50mm/min（可調）。
7）剪切橫向變形測量范圍： 0～200 mm（分辨力0.01mm）；
8）位移測量精確度 ±1%FS(優于)
9）拉伸速度： 0～50mm/min
3、其他參數
1）四立柱直徑： Φ120mm
2）壓縮試驗空間： ≥600mm。（有效壓縮空間）
3）整機高度（約）： ≤2200 mm；
4）電源： 380V±10%、50Hz；
5）主機重量： 約12500kg；
6）工作環境： 室溫～30℃,相對濕度不超過80%；
